鋼管擴徑機，鋼管擴徑機的工作原理

TIME: 2021-11-13

擴徑機屬于直縫金屬焊管整形設備，它是用錐體擴脹頭，在鋼管內擴脹，到達消弭鋼管的成型壓力,并保證直縫焊鋼管全長段真徑大小分歧。設備由小車，擴脹器，任務套筒，固定座，油缸，光滑站，臺架，液壓站，電控零碎組成。擴脹器設置在小車，擴脹器由任務套筒銜接在油缸上，擴脹器是由擴脹頭，擴脹塊，導向盤，拉桿等組成。經過分段式機器擠脹工藝保證直縫金屬焊管外形定徑，消弭應力的大型設備

鋼管擴徑機的工作原理是將經過成型、內外焊合格的鋼管套在擴徑機的模具上，通過模具在徑向方向向外擴張，鋼管在模具的作用下同時擴張，鋼管材料產生流動變形從而使內應力重新均勻分布，通過對模具徑向位移的嚴格控制，可使鋼管材料的流動變形得以控制，從而使管端在限定長度內的直徑精度、圓度精度達到API5L等標準要求。

該機是埋弧焊接鋼管生產線的專用設備，它是用來對直縫焊接鋼管或螺旋埋弧焊接鋼管的管端(螺旋焊接鋼管管端250mm范圍內的內焊縫經過修磨處理，余高不大于0.5mm)進行冷擴成型，使管端在限定長度內的直徑尺寸及圓度達到允許的范圍內，從而達到整圓管端、便于焊接的要求。

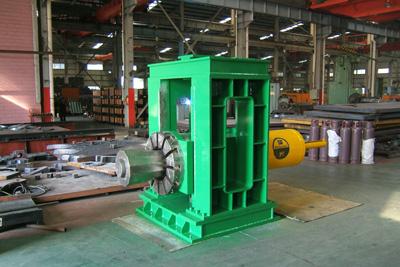

鋼管擴徑機

二、技術參數及性能指標

1、產品參數

1) 擴徑鋼管直徑范圍：￠508～￠920mm

2) 擴徑鋼管壁厚范圍：6～20mm

3) 材料等級：～X70

4) 擴徑鋼管長度范圍：8～12.5m

5) 擴徑鋼管單重：Max6噸

6) 擴徑鋼管質量要求：符合API SPEC5L標準要求焊接鋼管，而且管端250mm范圍內焊縫等余高不大于0.5mm。

2、擴徑機參數

1) 擴徑方式：液壓擴徑

2) 擴徑長度：平直段最大150mm(100～150mm可調，過渡段100mm)

3) 擴徑率：Max1.5%D

4) 擴徑后鋼管精度范圍：

直徑公差：D-0.5+1.6(采用周長法測量)

橢圓度：0.6%D(在保證擴徑率0.3%以上)

5) 生產節奏：￠711以下，3min/根;￠711以上，4～5min/根

三、技術性能

1、該機能完成￠508～￠920mm鋼管的擴徑，液壓系統附帶水冷卻降溫，液壓元器件主要采用上海立新液壓件廠產品，擴徑液壓缸的密封圈采用廣州液壓研究所的產品，液壓泵電機采用上海南洋電機廠的產品。

2、擴徑頭沿鋼管軸線方向移動范圍為0～500mm。

3、擴徑盤表面有防碰裝置。

4、擴徑頭中心在高度方向上可調，并可以做到與鋼管軸線的機動找正。

5、擴徑模具定位可靠、安裝、更換方便。

6、對擴徑頭的潤滑不會污染鋼管內壁。

7、擴徑頭錐體設有防塵與保護裝置。

8、編程器選用德力西PLC編程器。
